概述

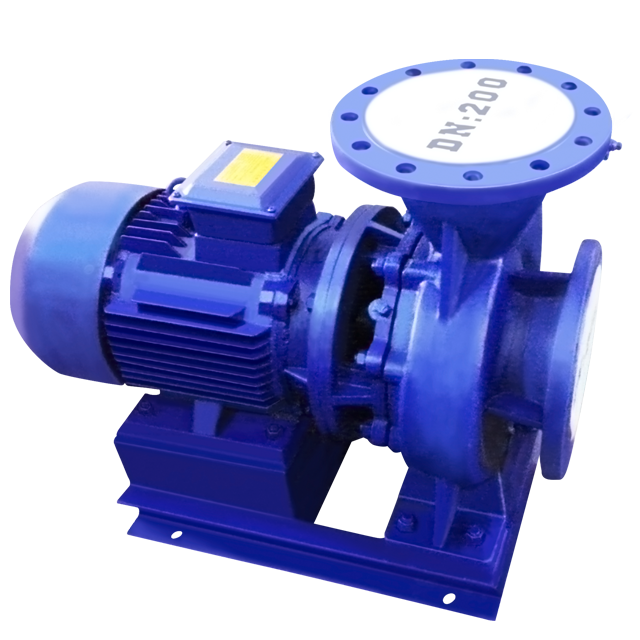

ISW型系列臥式離心泵，是本單位科技人員聯合國內水泵專家選用國內優秀水力模型，采用IS型離心泵之性能參數，在一般臥式泵的基礎上進行巧妙組合設計而成，同時根據使用溫度、介質等不同在ALG型基礎上派生出適用熱水、高溫耐腐蝕化工泵、油泵。該系列產品具有高效節能、噪音低、性能可靠等優點，符合最新國家機械部JB/T53058-93的標準要求，產品按國際ISO2858標準設計制造。
型號意義
主要用途
◆ ISW臥式清水泵，供輸送清水及物理化學性質類似于清水的其它液體之用，適用于工業和城市給排水、高層建筑增壓送水、園林噴灌、消防增壓、遠距離輸送、暖通制冷循環、浴室等冷暖水循環增壓及設備配套，使用溫度t≤80℃。
◆ ISWR臥式熱水泵，廣泛適用于：冶金、化工、紡織、造紙以及賓館飯店等鍋爐熱水增壓循環輸送及城市采暖系統，ALWR型使用溫度t≤120℃。
◆ ISWH臥式化工泵，供輸送不含固體顆粒，具有腐蝕性。粘度類似于水的液體，適用于石油、化工、冶金、電力、造紙、食品、制藥和合成纖維等部門，使用溫度為-20℃～+120℃。
◆ ISWY臥式管道油泵，供輸送汽油、煤油、柴油等油類產品或易燃、易爆液體，被輸送介質溫度為-20℃～120℃。
◆ ISWHY型臥式不銹鋼防爆化工離心泵，適用于輸送易燃性化工液體。
◆ ISWD臥式低轉速泵，適應要求環境噪聲很低的場合，使用溫度t≤120℃。
工作條件
◆ 吸入壓力≤1.0mpa，或泵系統最高工作壓力≤1.6mpa，即吸入口壓力+泵揚程≤1.6mpa、泵靜壓試驗壓力為≤2.5mpa，訂貨時請注明系統工作壓力。泵系統工作壓力大于1.6mpa時應在訂貨時另行提出，以便在制造時泵的過流部分和聯接部分采用鑄鋼材料。
◆ 環境溫度＜40℃，相對濕度＜40%。
◆ 所輸送介質中固體顆粒體積含量不超過單位體積的0.1，粒度＜0.2mm。
注：如果用介質為帶有細小顆粒，請在訂貨時說明，以便廠家采用耐磨式機械密封。
特點
◆ 運行平穩：泵軸的絕對同心度及葉輪優異的動靜平衡，保證平穩運行，絕無振動。
◆ 滴水不漏：不同材質的硬質合金密封，保證了不同介質輸送均無泄漏。
◆ 噪音低：兩個低噪音軸承支撐下的水泵，運轉平穩，除電機微弱聲響，基本無噪音。
◆ 故障率低：結構簡單合理，關鍵部分采用國際一流品質配套，整機無故障工作時間大大提高。
◆ 維修方便：更換密封、軸承，簡易方便。
◆ 占地更?。撼隹诳上蜃?、向右、向上三個方向，便于管道布置安裝，節省空間。

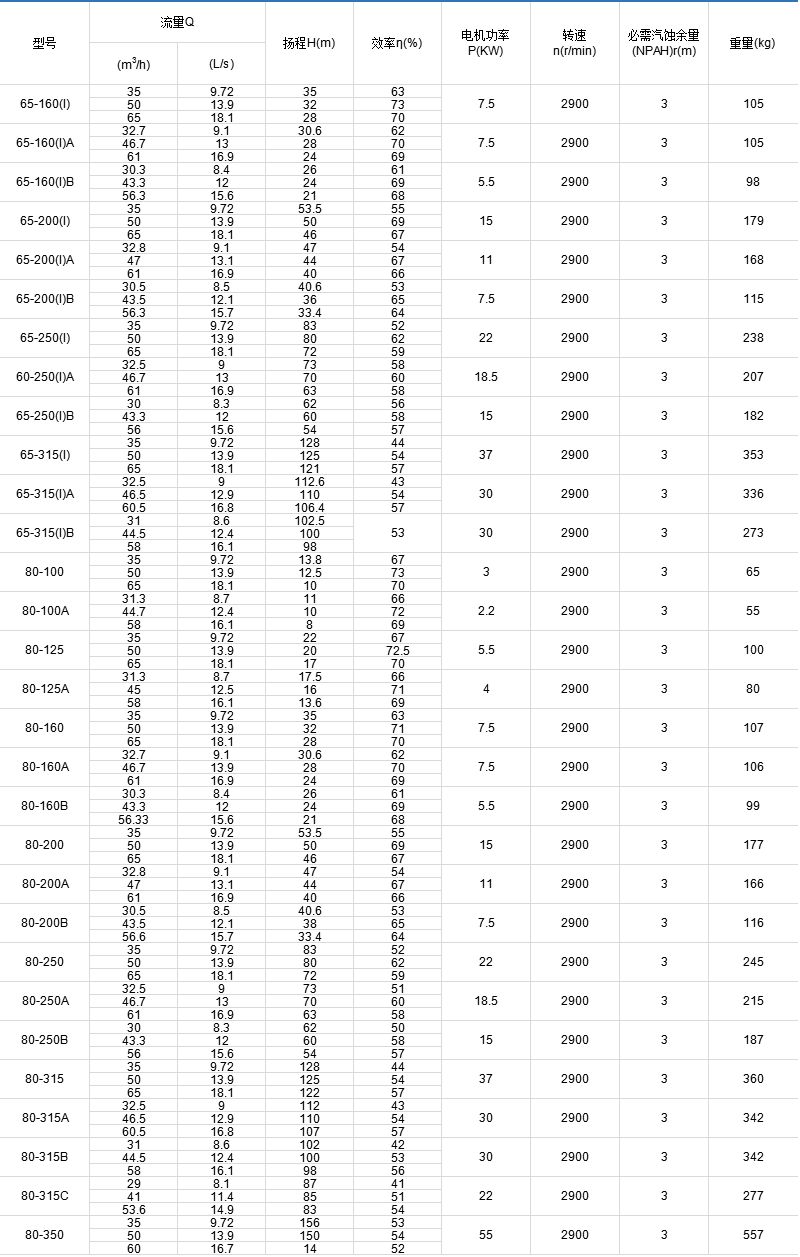

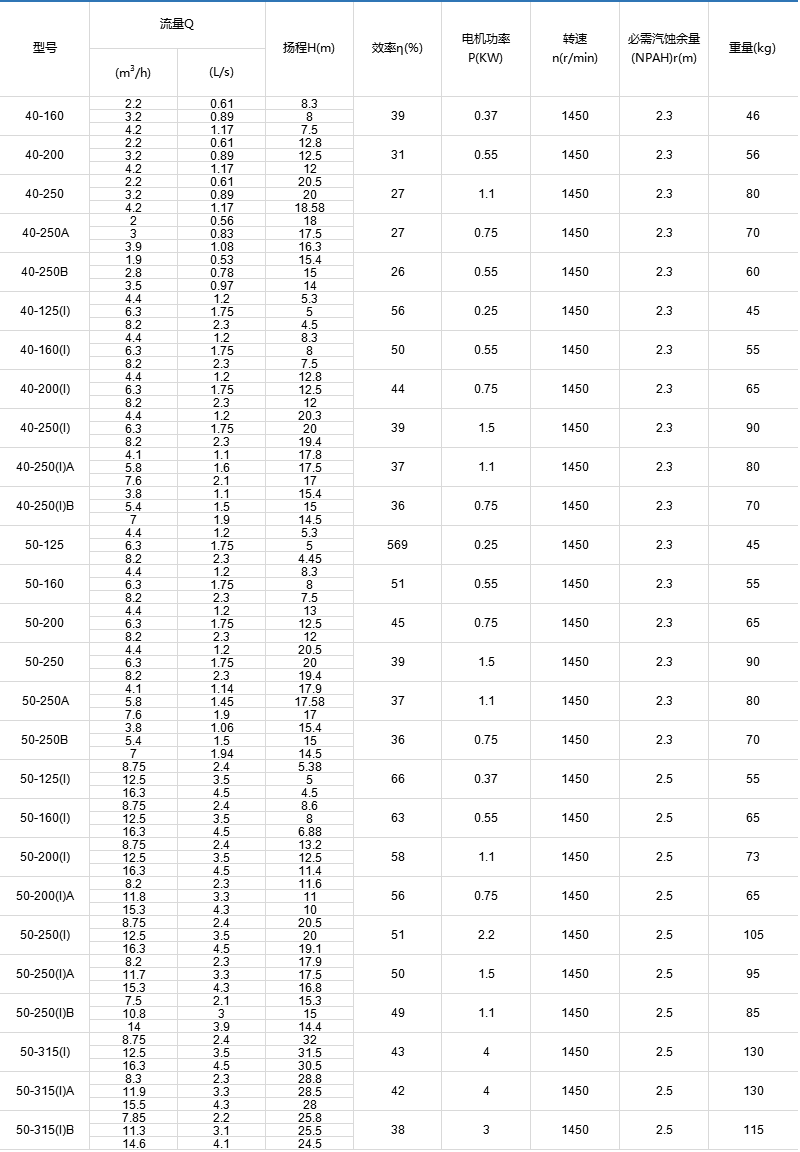

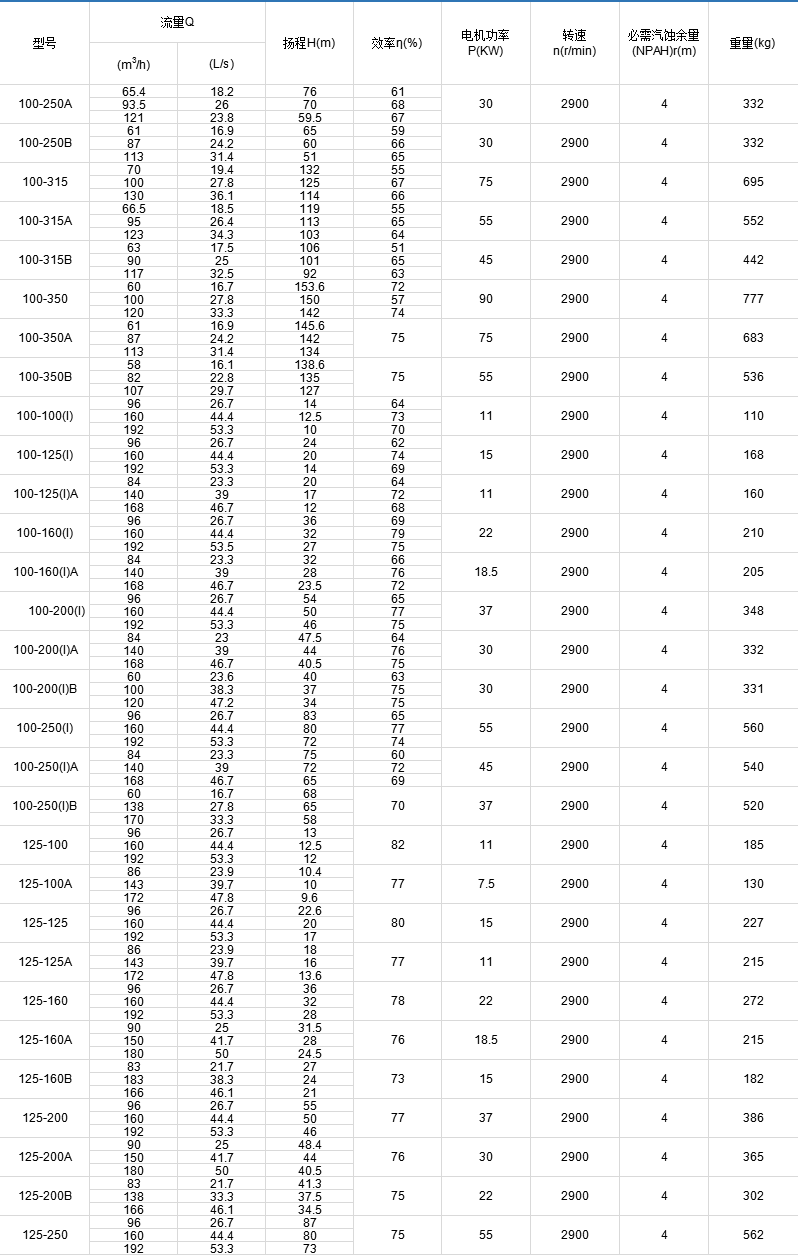

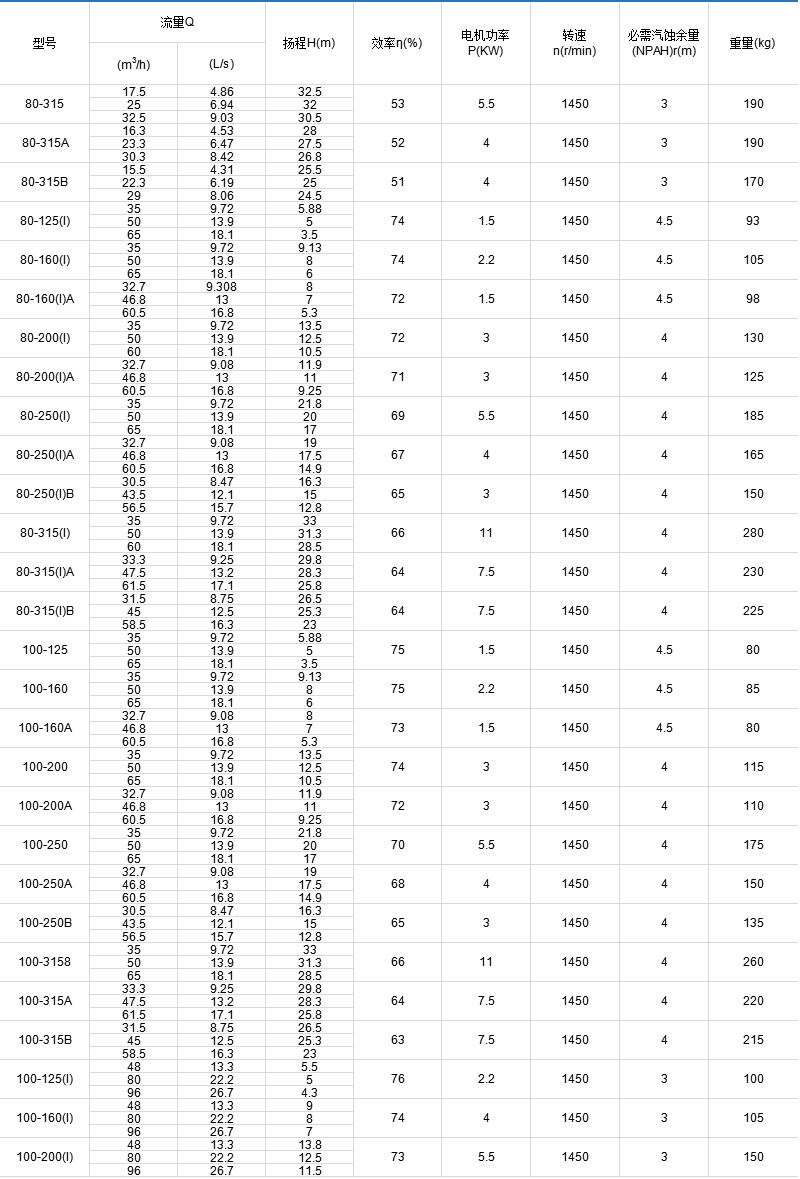

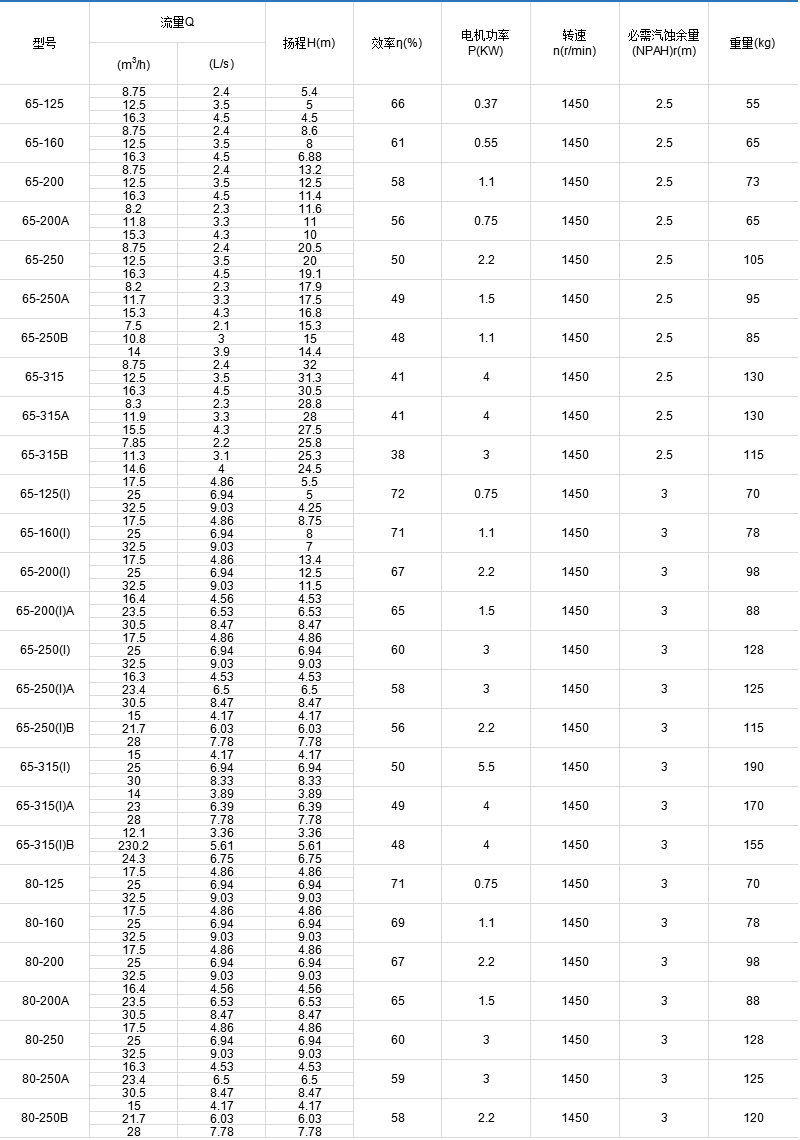

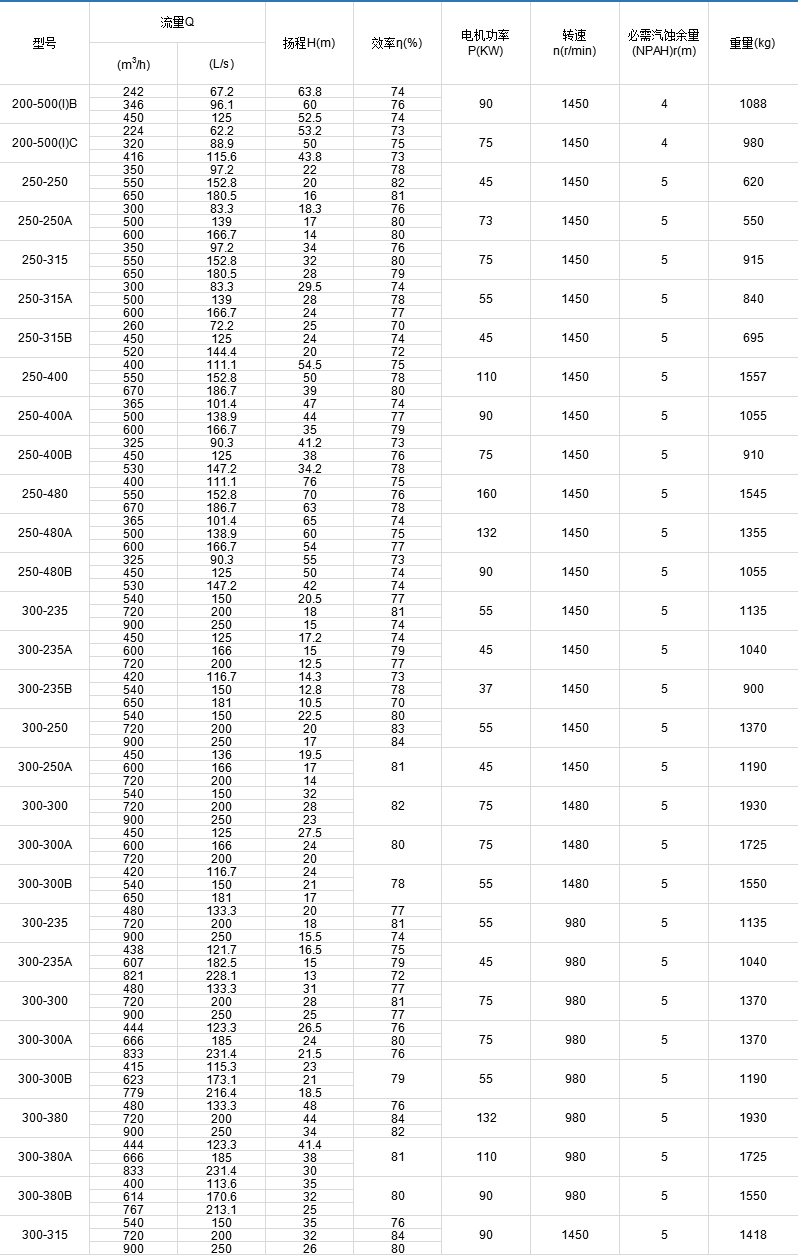

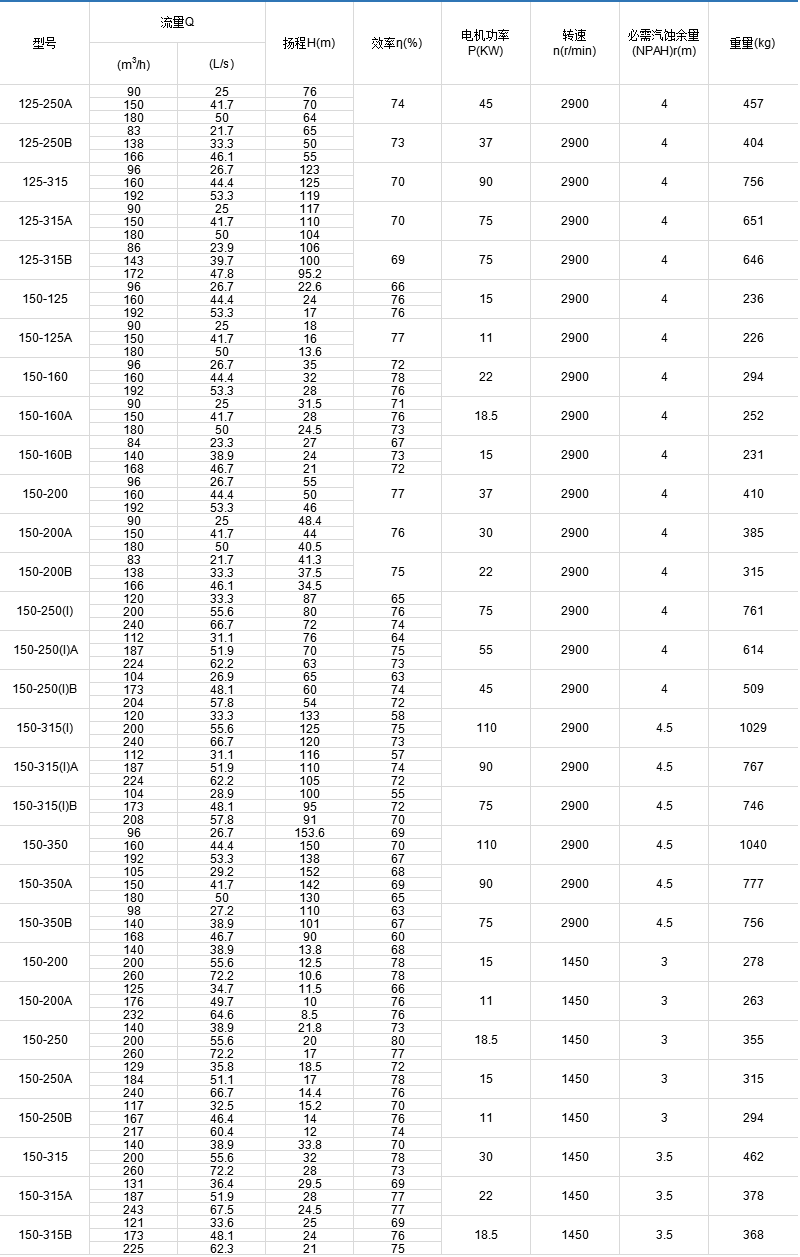

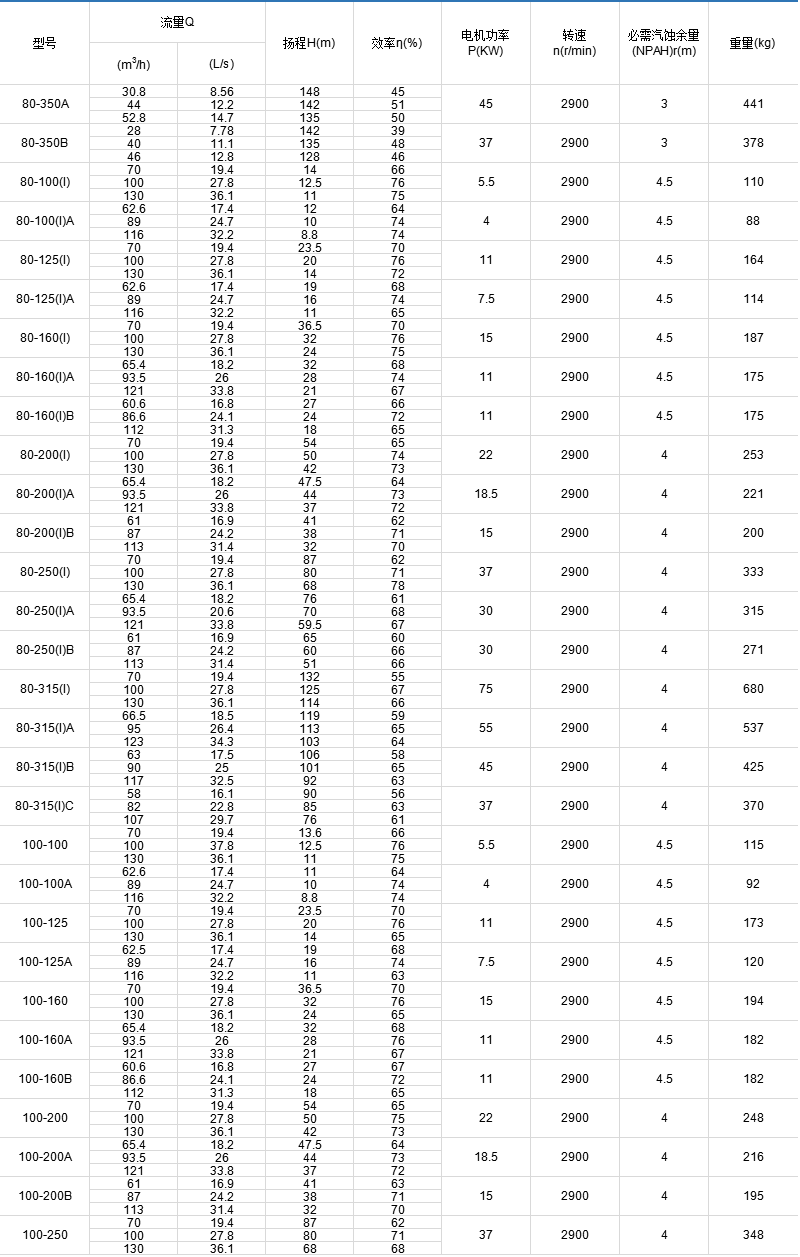

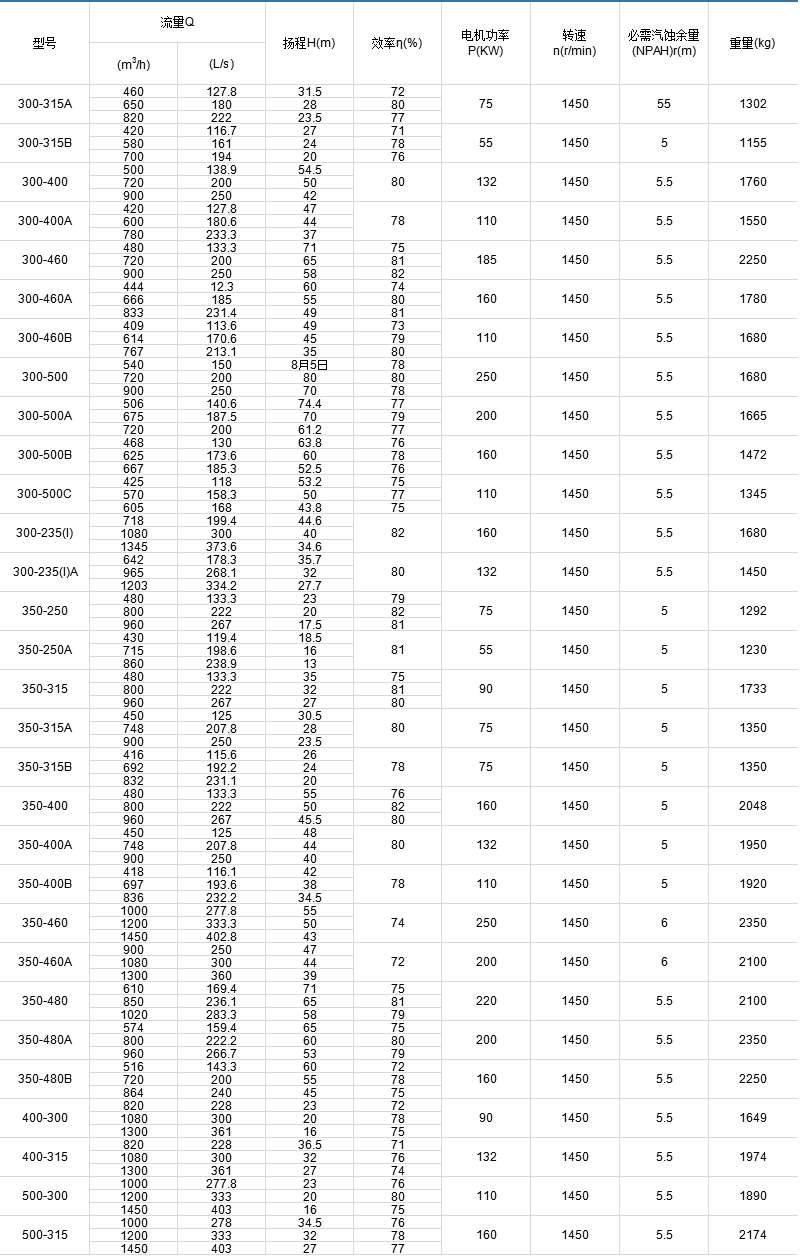

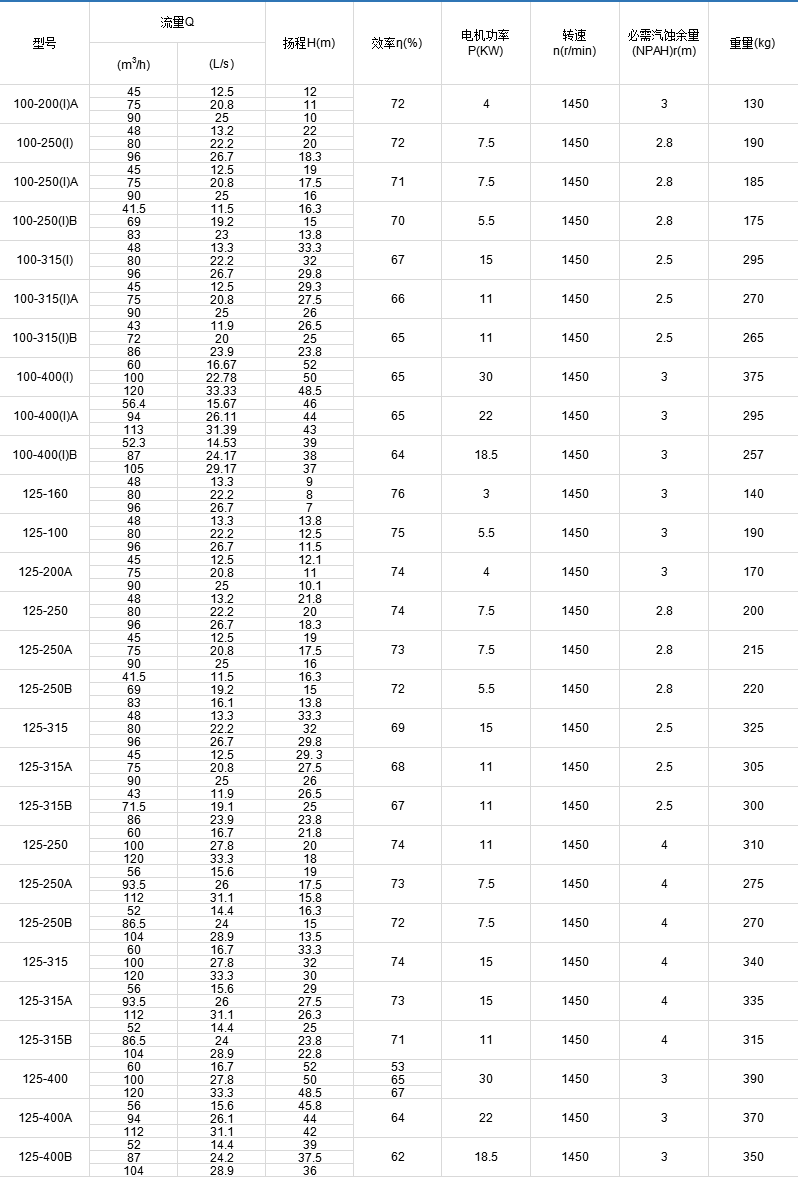

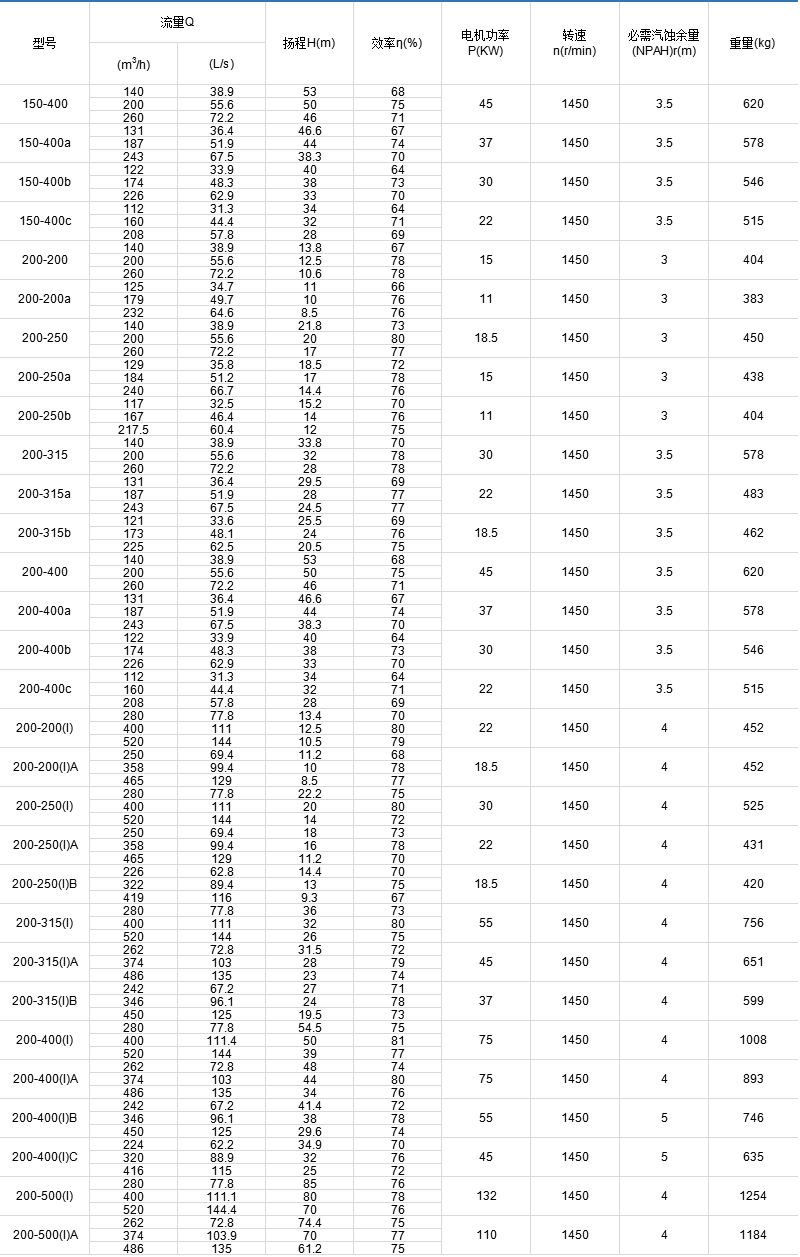

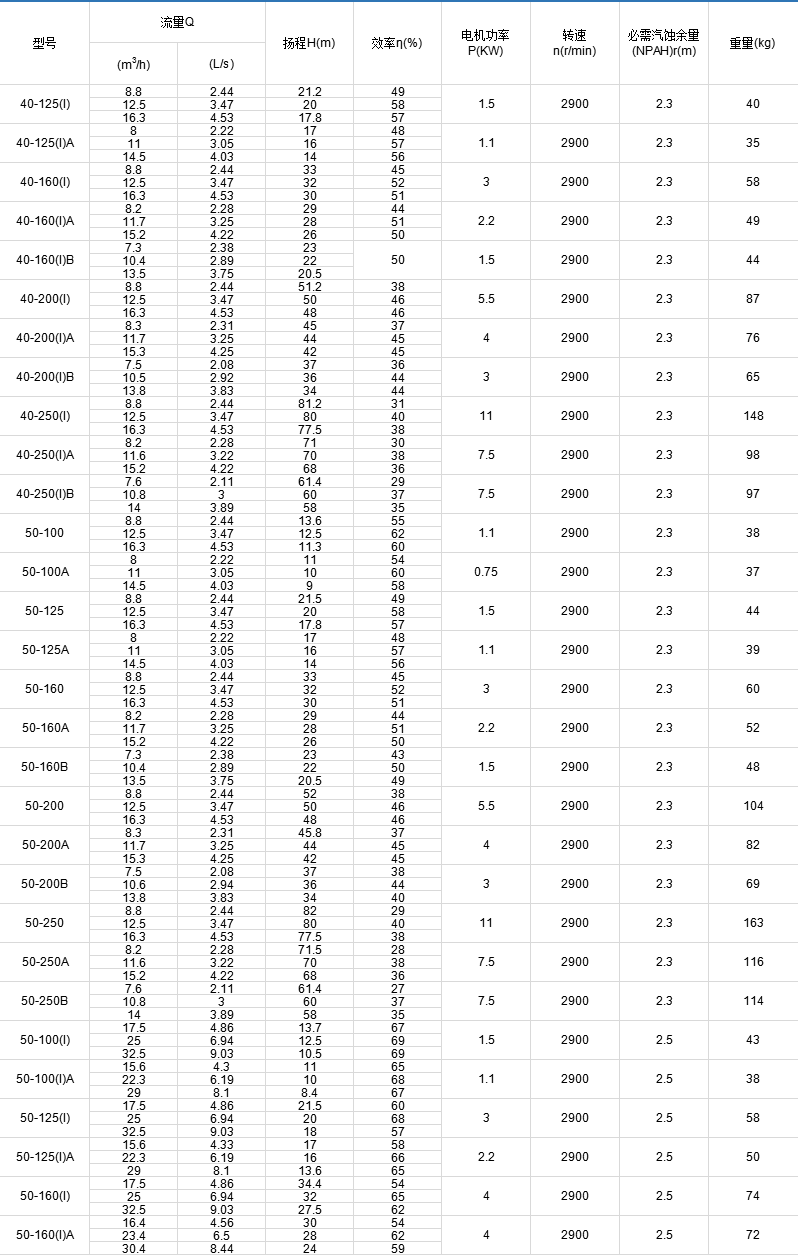

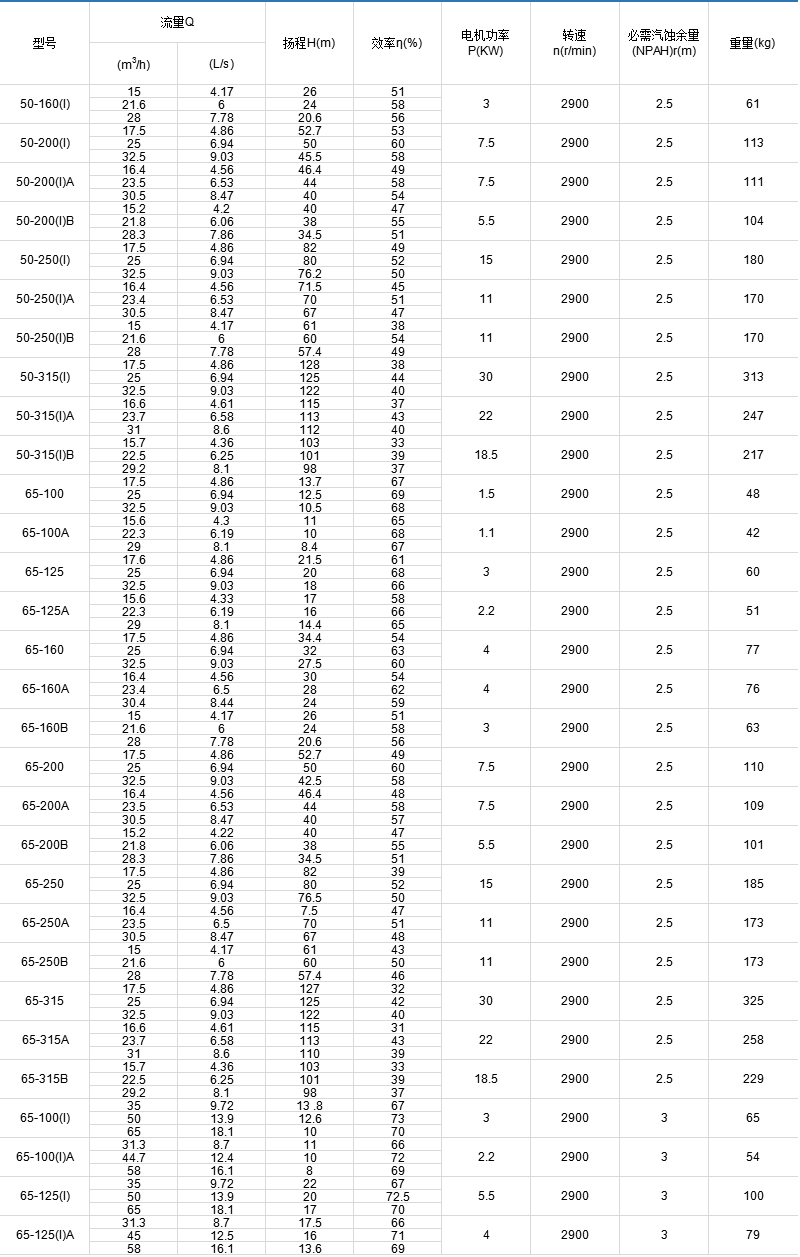

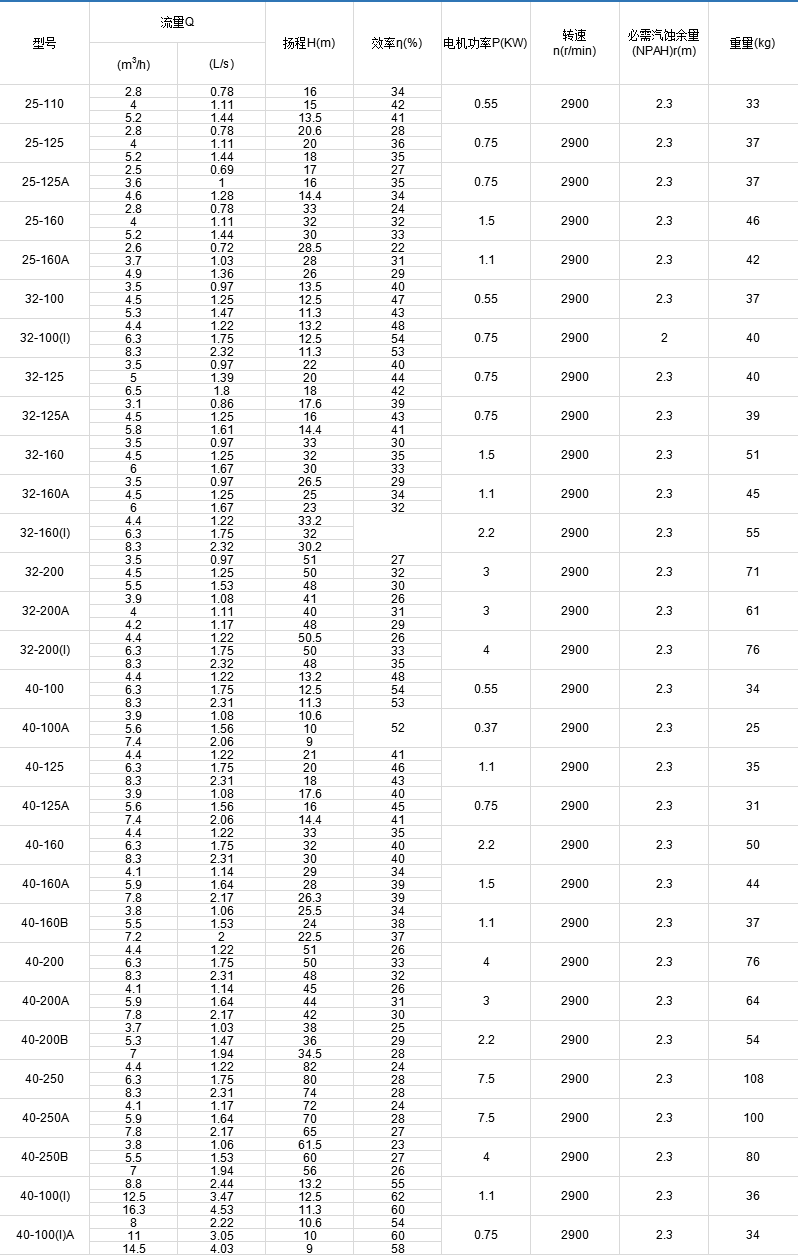

參數表

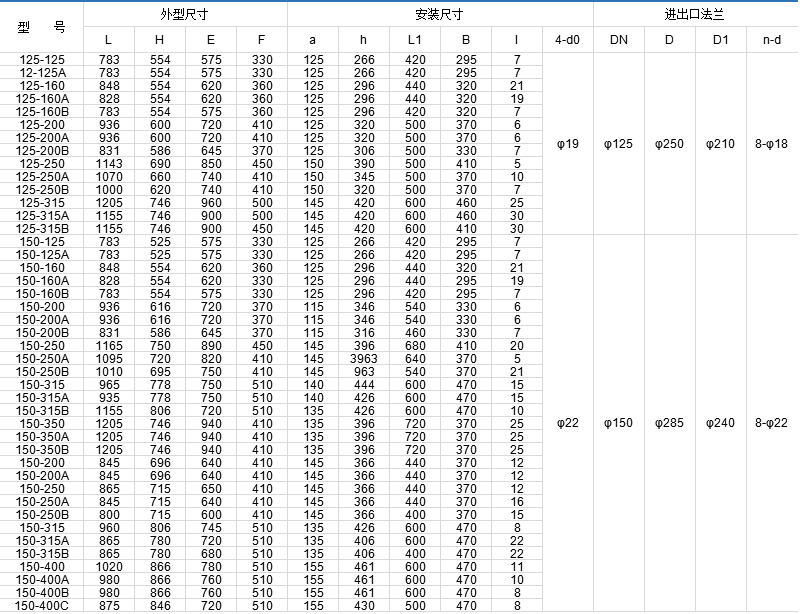

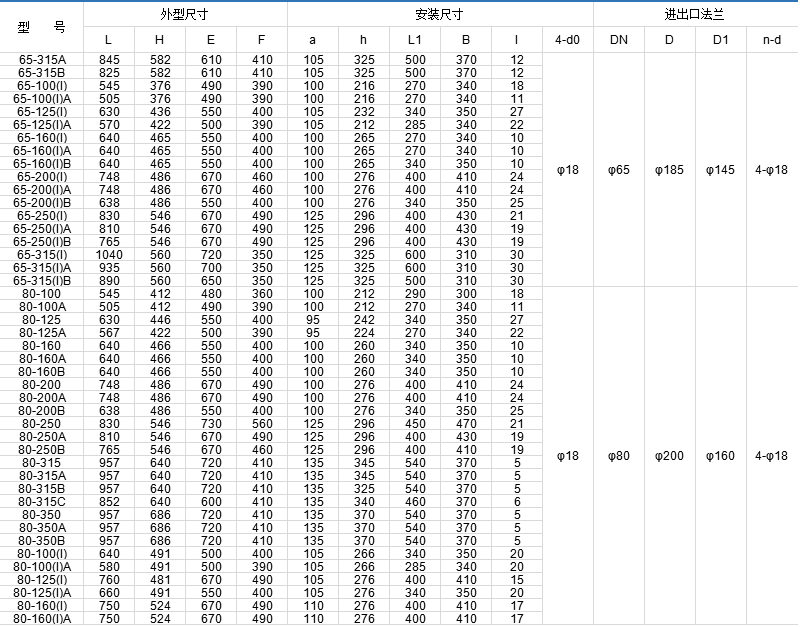

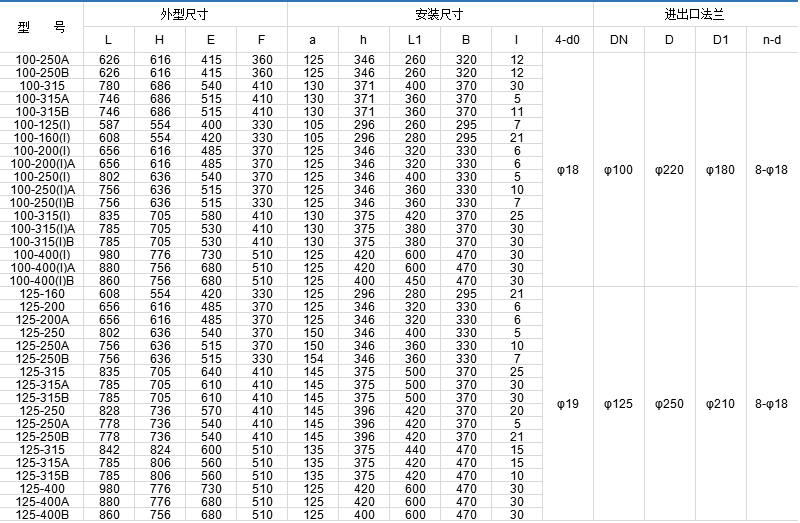

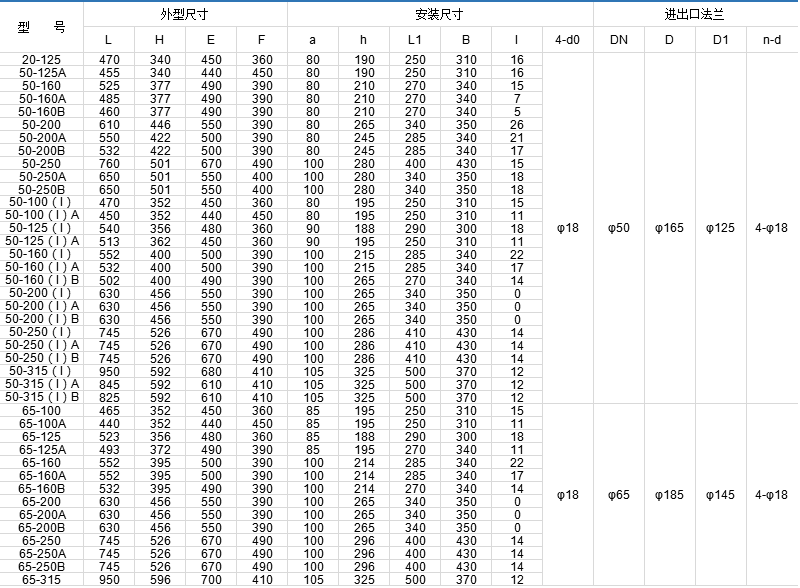

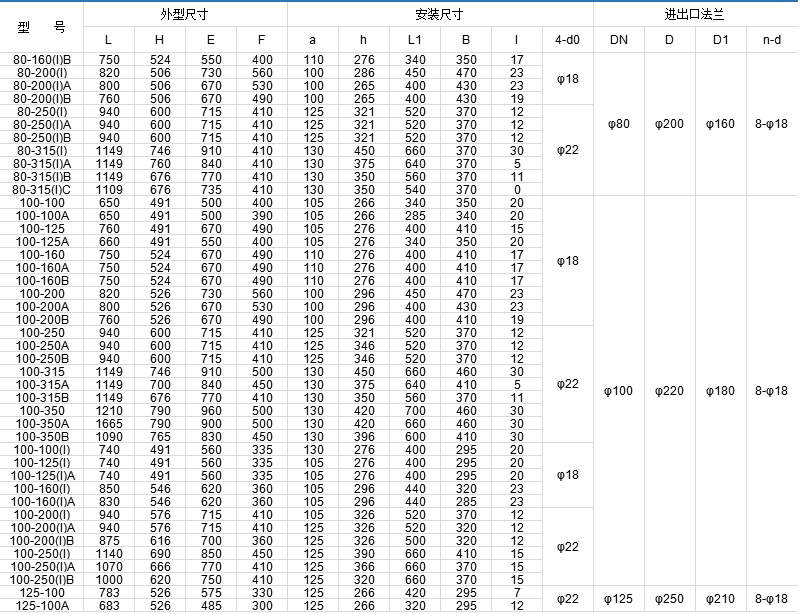

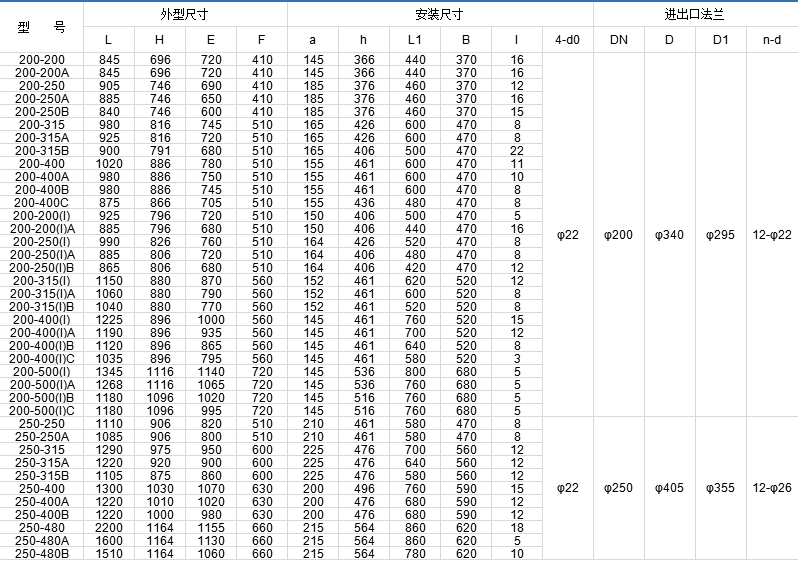

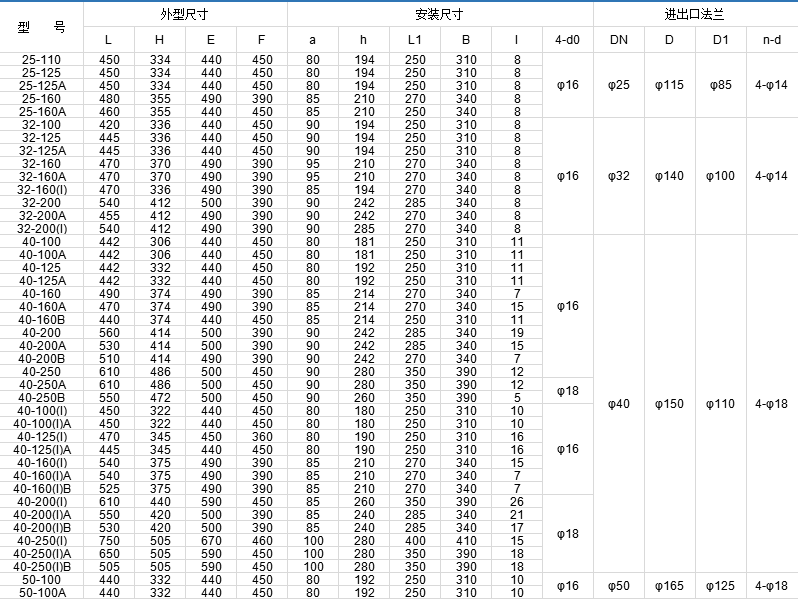

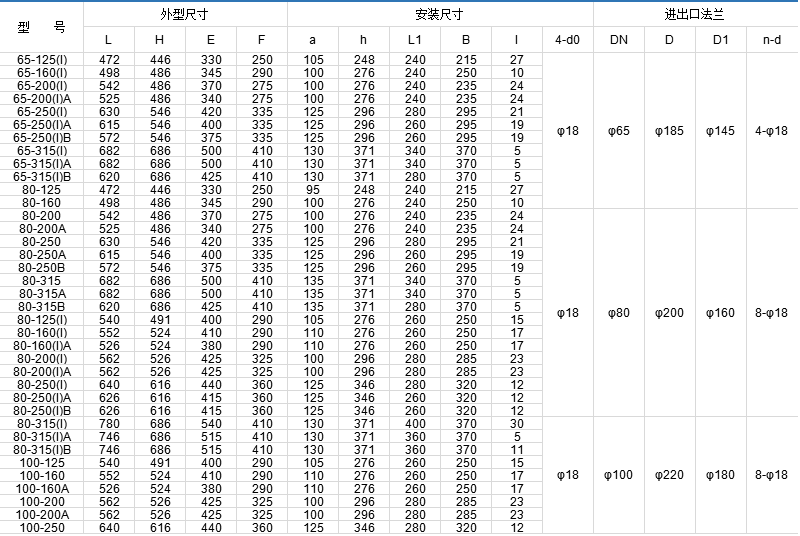

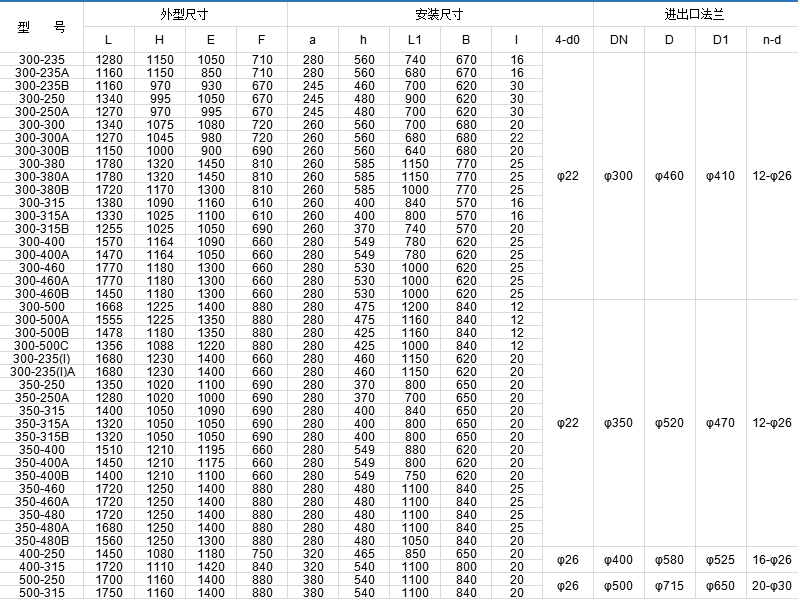

外形尺寸
安裝尺寸
外形圖

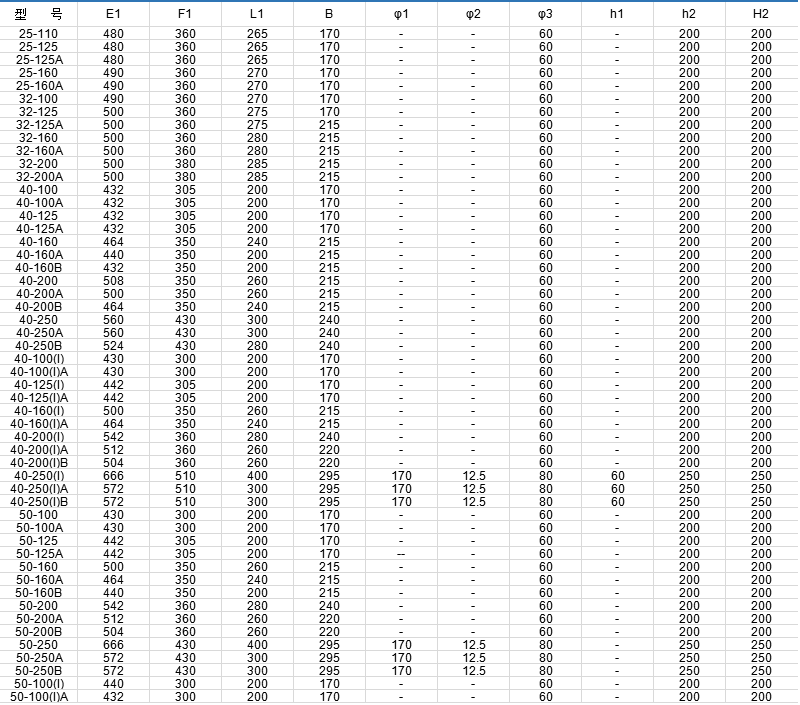

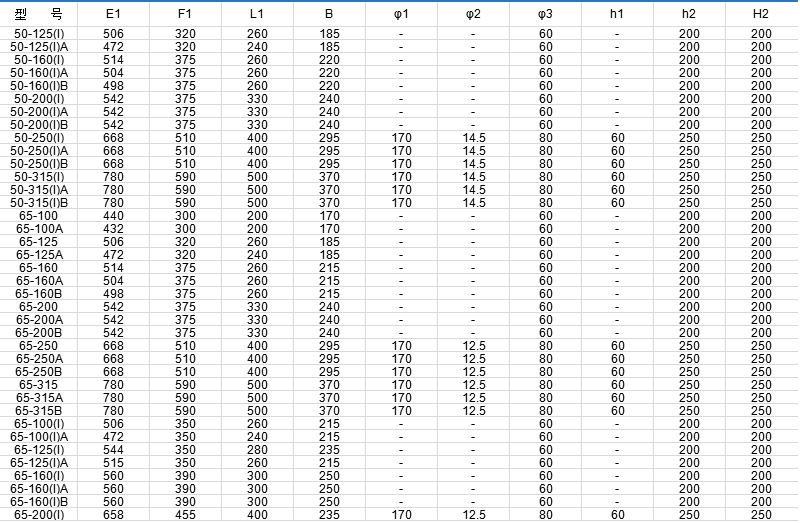

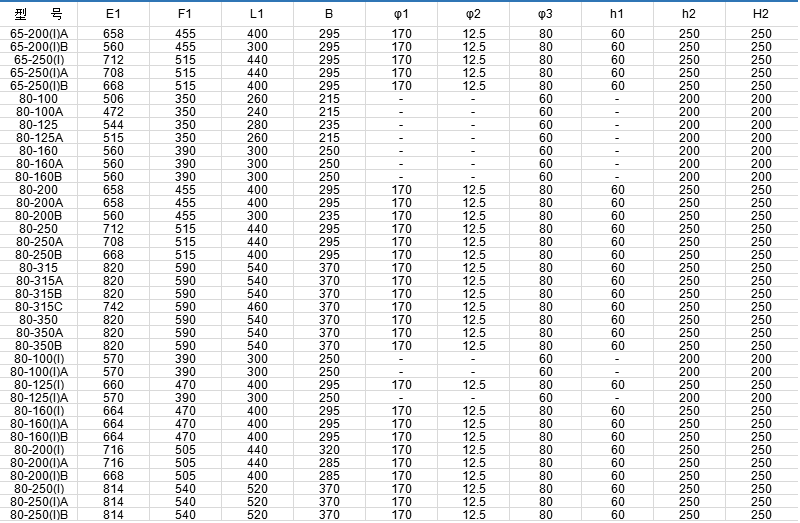

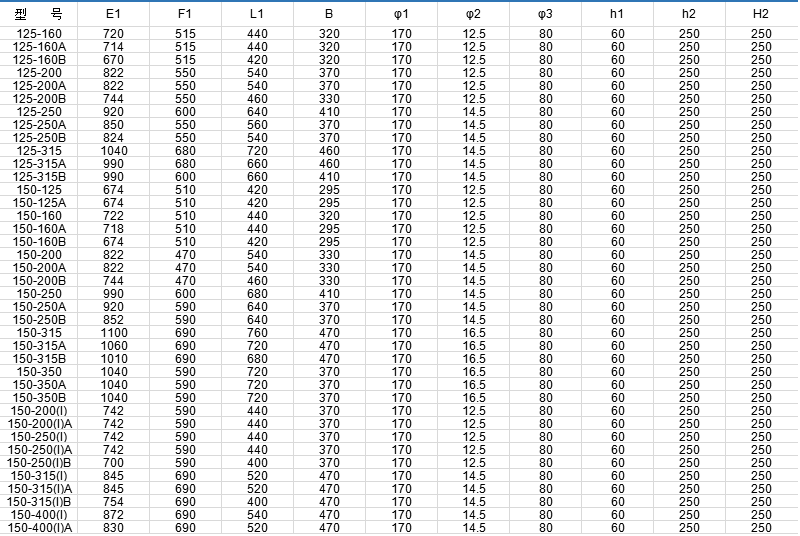

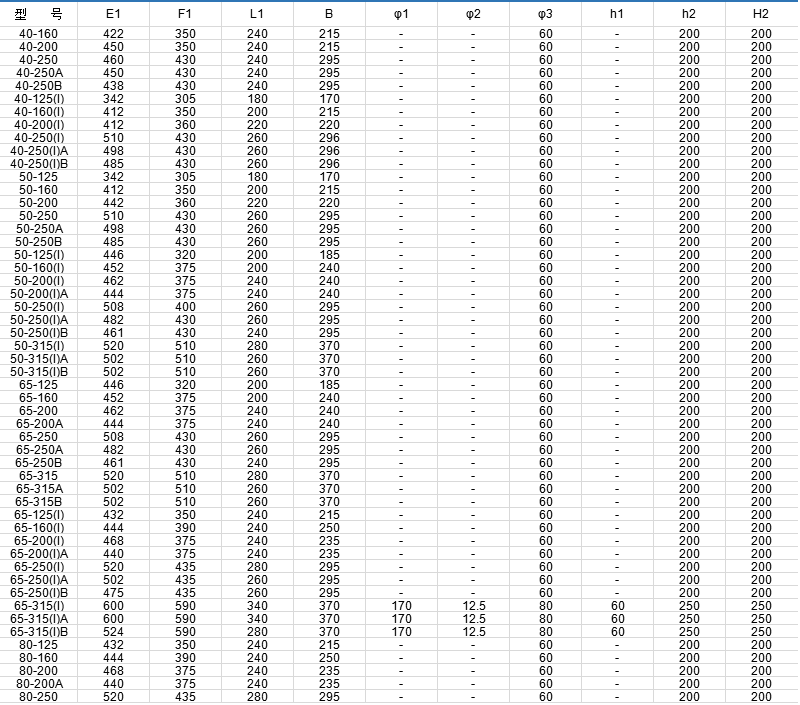

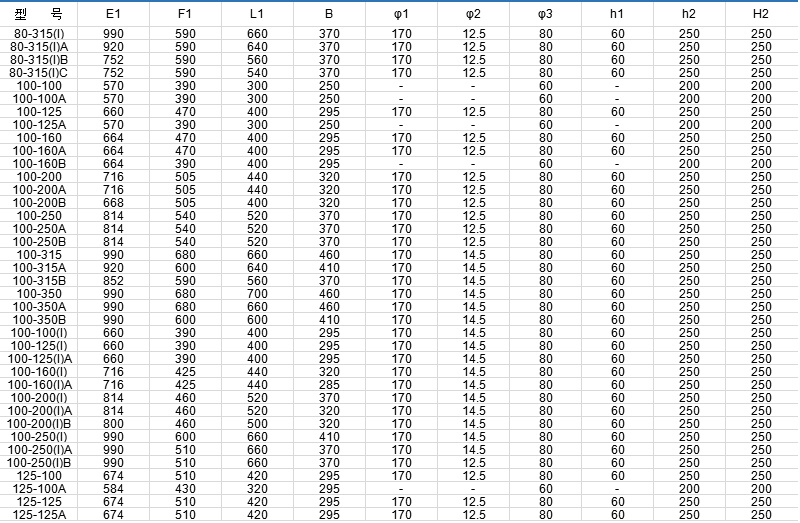

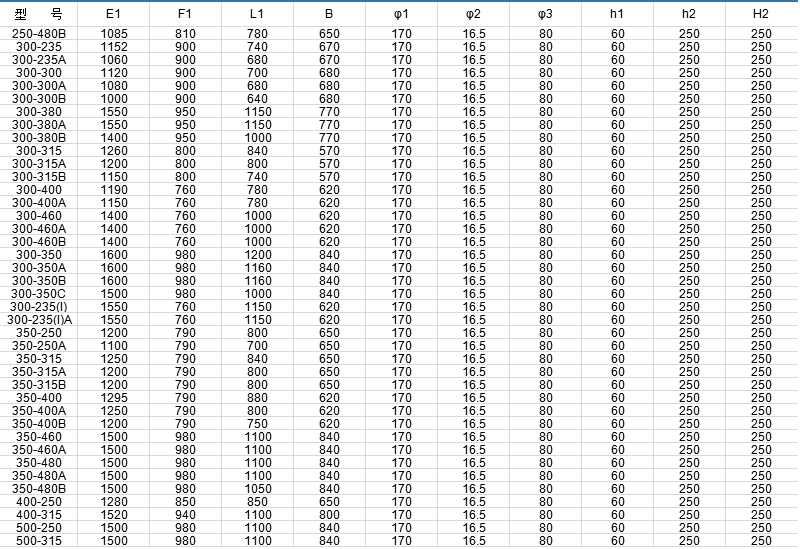

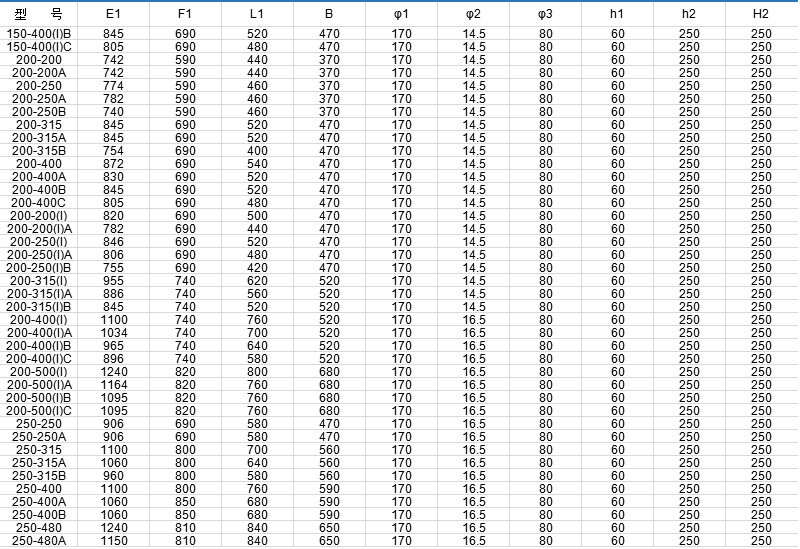

基礎尺寸
